破解精密制造痛點，合成石治具SMT工藝革命

在電子制造行業，SMT（表面貼裝技術）的精度與效率直接決定產品品質。傳統治具存在的熱變形、壽命短等問題，正被高性能合成石材料改寫。

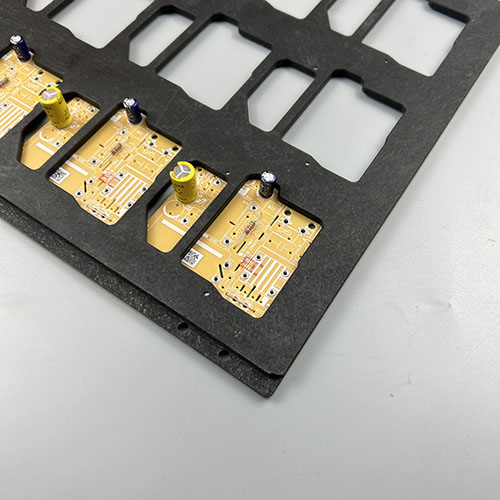

東莞路登科技專為電路板印刷設計的合成石SMT治具，以三大核心優勢重塑行業標準：

一、材料革命：穩定性的根本

采用航空級復合合成石，具備：

• 超低熱膨脹系數（CTE＜10ppm/℃），在260℃回流焊環境下尺寸穩定性提升300%

• 全絕緣耐腐蝕，杜絕靜電損傷與化學殘留，良品率提升至99.98%

• 輕量化設計（密度1.8g/cm3），較鋁制治具減重40%，降低工人作業負荷補vsdf厸?顧a

二、智能設計：效率與精度的雙重突破

• 納米級加工精度（±0.02mm），支持0402微型元件印刷

• 模塊化快換結構，換線時間縮短至15分鐘

• 嵌入式RFID芯片，實現治具壽命追溯與智能調度

三、全場景適配：從實驗室到量產

已成功應用于：

• 5G基站高頻電路板

• 新能源汽車電控模塊

• 醫療植入設備微型電路
  某頭部代工廠實測數據顯示：采用合成石治具后，印刷偏移率下降87%，年度維護成本降低62%。

選擇即領先
我們提供定制化解決方案，從材料配方到結構設計全程護航。現在咨詢可獲免費DFM分析服務，讓每一塊電路板都承載精度。
